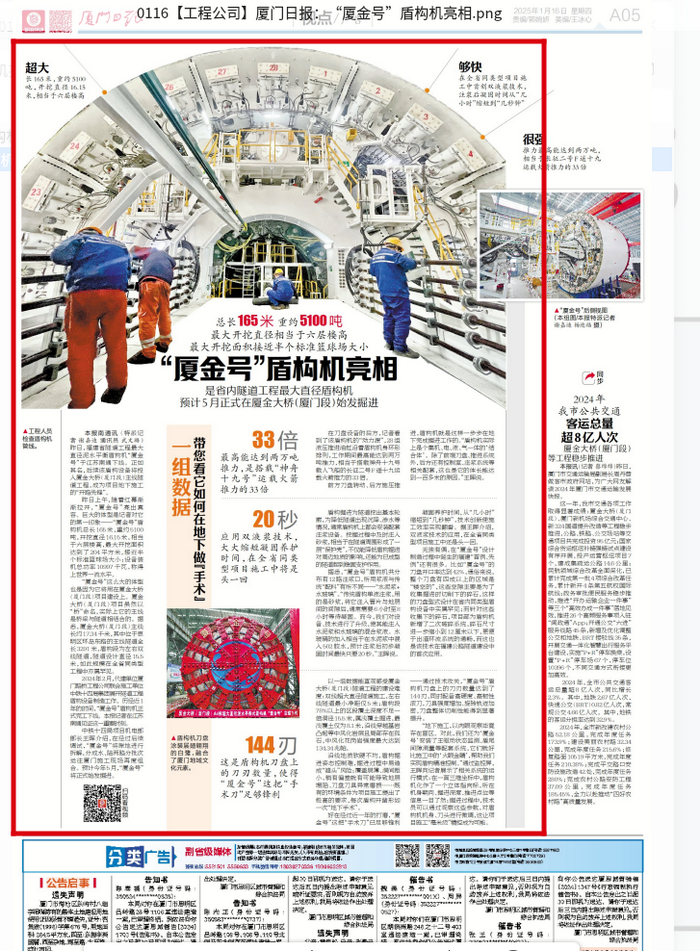

1月15日,福建省隧道工程最大直徑泥水平衡盾構機“廈金號”于江蘇南通下線。正如其名,后續該盾構設備將投入廈金大橋(廈門段)主線隧道工程,成為項目地下施工的“開路先鋒”。
現場,隨著紅幕漸漸拉開,“廈金號”亮出真容。巨大的體型是記者對它的第一印象——“廈金號”盾構機總長165米,重約5100噸,開挖直徑16.15米,相當于六層樓高,最大開挖面積達到了204平方米,接近半個標準籃球場大小;設備裝機總功率10997千瓦,稱得上世界一流水平。
“廈金號”這么大的體型也是因為它將用在廈金大橋(廈門段)項目建設上。廈金大橋(廈門段)項目雖然以“橋”命名,實際上它的主線是橋梁與隧道相結合的。據悉,廈金大橋(廈門段)主線長約17.34千米,其中位于思明區環島東路的主線隧道全長3291米,盾構段為左右雙線隧道,隧道設計直徑15.5米,如此規模在全省同類型工程中亦屬罕見。
2024年2月,代建單位廈門路橋工程公司聯合施工單位中鐵十四局集團展開隧道工程盾構設備制造工作。歷經近1年的時間,“廈金號”盾構機正式完工下線。中鐵十四局項目機電部部長王暉介紹,在經過后續調試,“廈金號”將原地進行拆解,分成水、陸兩路分批次運往廈門施工現場再度組合。預計今年5月,“廈金號”將正式始發掘進。
一組數據帶您看它如何在地下做“手術”
33倍
最高能達到兩萬噸推力,是搭載“神舟十九號”運載火箭推力的33倍
在刀盤設備的后方,記者看到了該盾構機的“動力源”,28組液壓推進油缸沿著盾構機身環形排列,工作期間最高能達到兩萬噸推力,相當于搭載神舟十九號載人飛船的長征二號F遙十九運載火箭推力的33倍。
前方刀盤轉動、后方施壓推進,盾構機就是這樣一步步在地下完成掘進工作的。“盾構機實際上是個集機、電、液、氣一體的‘結合體’。除了前端刀盤、推進系統外,后方還有控制室、注漿系統等相關配套,這也是它的體長能達到一百多米的原因?!蓖鯐熣f。
20秒
應用雙液漿技術,大大縮短凝固養護時間,在全省同類型項目施工中將是頭一回
盾構掘進為隧道挖出基本輪廓,為降低隧道出現沉降、滲水等情況,通常盾構機上都會安裝配套注漿設備。挖掘過程中及時注入砂漿,相當于在隧道周圍形成了一層“保護殼”,不僅能降低盾構掘進對周邊地質的影響,還能為已成型的隧道起到穩固支護作用。
據悉,“廈金號”盾構機共分布有12路注漿口,所用漿液與傳統“配料”有所不同——“水泥漿+水玻璃”?!皞鹘y(tǒng)盾構單液注漿,用的是砂漿,將它注入管片與地層間的間隙后,通常需要6小時至8小時等待凝固。而今,我們對設備、技術進行了升級,使其能注入水泥漿和水玻璃的混合漿液。水玻璃的加入相當于在水泥漿中混入502膠水,預計注漿后初步凝固時間最快只要20秒?!蓖鯐熣f。
凝固養護時間,從“幾小時”縮短到“幾秒鐘”,技術創新使施工效率實現翻番。據王暉介紹,雙液漿技術的應用,在全省同類型項目施工中還是頭一回。
無獨有偶,在“廈金號”設計制造過程中誕生的福建“首例、先例”還有很多。比如“廈金號”的刀盤開口率達到42%,通俗來說,整個刀盤有四成以上的區域是“鏤空的”,這些空隙主要是為了收集掘進時切削下的碎石,這樣的刀盤型式設計在省內同類型盾構設備中實屬罕見;而針對這些收集下的碎石,項目部為盾構機新增了二次破碎系統,碎石尺寸進一步縮小到12厘米以下,更便于出渣環流系統的通暢,而這也是該技術在福建公路隧道建設中的首次應用。
144刃
這是盾構機刀盤上的刀刃數量,使得“廈金號”這把“手術刀”足夠鋒利
以一組數據能直觀感受廈金大橋(廈門段)隧道工程的建設難度:雙線超大直徑隧道施工,左右線隧道最小凈距僅5米;盾構段78%以上的區段覆土深度不足一倍洞徑15.5米,屬淺覆土掘進,最淺覆土僅為8.1米,沿線穿越基巖凸起等中風化巖層且局部存在孤石,中風化花崗巖強度最大達到134.34兆帕。
沿線地質軟硬不均,盾構掘進姿態控制難,掘進過程中易造成“翹頭”風險;覆蓋層薄、洞間距小,稍有偏差就有可能導致地層塌陷、刀盤刀具異常磨損……既有的環境條件為項目施工提出了極高的要求,每次盾構開鑿形如一次“地下手術”。
好在經過近一年的打磨,“廈金號”這把“手術刀”已足夠鋒利——通過技術攻關,“廈金號”盾構機刀盤上的刀刃數量達到了144刃,同時配備高硬度、高韌性滾刀,刀具強度增加、旋轉軌跡加密,刀盤整體切削性能得到顯著提升。
“地下施工,以肉眼觀察畢竟存在盲區。對此,我們還為‘廈金號’安裝了主驅動狀態監測、盾尾間隙測量等配套系統,它們就好比施工中的‘火眼金睛’,幫助我們實現盾構精準控制?!蓖ㄟ^監控屏,王暉向記者展示了相關系統的運行模式:在一面三維坐標中,盾構機化作了一個立體指向標,所在機身朝向、掘進深度、推進點位等信息一目了然;掘進過程中,技術員可以通過觀察這些參數,對盾構機機身、刀頭進行微調,這讓項目施工“毫米級”精控成為可能。
